氣動切斷閥工作原理
日期： 23-12-01 閱讀次數：

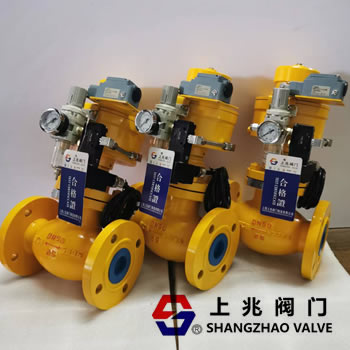

氣動切斷閥簡介
氣動切斷閥是自動控制系統中的關鍵設備之一，主要用于切斷或接通管道中的氣體介質。其工作原理直接影響其性能和可靠性，了解其工作原理對于氣動切斷閥的正確使用和維護具有重要意義。上海上兆閥門將詳細介紹氣動切斷閥的工作原理。
氣動切斷閥的結構
氣動切斷閥主要由閥體、閥芯、操作機構和反饋裝置組成。其中，閥體是整個閥門的主體，內部有流道；閥芯是控制閥門開關的關鍵部件，可在閥體內上下移動；機械手是用來驅動閥芯的裝置，可以通過調節信號壓力來控制閥芯的運動；反饋裝置用于將閥芯的位置信號反饋給控制系統，實現閉環控制。
氣動切斷閥的工作原理
氣動切斷閥的工作原理是基于氣動傳動與機械傳動相結合的原理。具體來說，它通過操作器接收來自控制系統的信號壓力，并將壓力作用在閥芯上，使閥芯在閥體內上下運動，從而控制閥體循環通道的通斷狀態。當閥芯向上運動時，通道關閉，流體無法通過；當閥芯向下移動時，通道打開，流體可以通過。
同時，反饋裝置將閥芯的位置信號反饋給控制系統，控制系統將反饋信號與設定值進行比較，調整操作機構的輸出壓力，從而實現氣動切斷閥的閉環控制。此工作原理
氣動切斷閥能精確控制氣體介質的流量和壓力，實現自動控制。
氣動切斷閥的特點
1。結構簡單，維修方便:氣動切斷閥的結構比較簡單，元件之間的連接比較緊湊，維修起來比較方便。
2。運行可靠，使用壽命長:由于氣動切斷閥采用氣動傳動和機械傳動相結合，可靠性高，使用壽命長。
3。反應速度快，控制精度高:氣動切斷閥能在短時間內響應控制系統發出的信號，精確控制氣體介質的流量和壓力，實現自動控制。
4?？蓪崿F(xiàn)遠程控制:通過控制系統遠程控制氣動切斷閥，無需人工干預，提高了自動化水平。
5。具有安全保護功能:在一些特定的應用場景下，氣動切斷閥還可以根據需要對氣體介質提供安全保護，如切斷泄漏。
