氣動切斷球閥和電動球閥安裝說明
O型電動切斷球閥適用于兩位切斷和調節。它通過直接連接與閥門致動器相連。電動執行機構內置伺服系統，輸入4-20mA信號和220VAC電源即可控制，無需額外的伺服放大器。

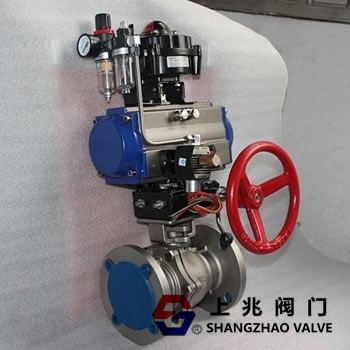

O型氣動切斷球閥采用新系列GT型氣動執行機構，具有雙作用和單作用彈簧復位，齒輪齒條傳動，安全可靠；大口徑緊急切斷閥采用AW系列氣動執行機構叉驅動，結構合理，輸出扭矩大，有雙作用和單作用兩種類型。
1。齒輪式雙活塞，輸出扭矩大，體積小。
2。圓柱體采用鋁金材質，重量輕，外形美觀。
3。手動操作機構可安裝在頂部和底部。
4。齒條連接可以調節開啟角度和額定流量。
5。執行機構可以選擇現場信號反饋指示和各種附件來實現自動操作。
6。IS05211標準連接為產品的安裝和更換提供了方便。
7。兩端的可調螺絲可以使標準產品在0-90°之間有4的可調范圍。確保與閥門的同步精度。
切斷閥的執行標準
1。設計和制造:GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2。法蘭尺寸:JBu002FT74~ ~
90JB74~90、GB9112~9131、HGJ44~76、SH3406、ANSIB16.5、JISB2212~2214、NFE29-211、DIN2543 .
3。結構長度:GB12221-89，ANSIB16.10，JISB2002，NFE29-305，DIN3202。
4。主要檢驗項目:JB/T9092和API598。
O型電動切斷球閥適用于兩位截止和調節。它通過直接連接與閥門致動器相連。電動執行機構內置伺服系統，輸入4-20mA信號和220VAC電源即可控制，無需額外的伺服放大器。它具有連接簡單、結構緊湊、體積小、重量輕、阻力小、動作穩定可靠等優點。根據用戶要求，執行機構可配UNIC、PSQ、HQ、DHL等電子電動執行機構或GTX、AL等氣動活塞執行機構。
